AOZ1948AI, Z1948A

Circuitul integrat AOZ1948AI (SMD, marcat Z1948A), este un driver pentru LED-uri cu un singur canal. Poate fi intalnit pe placi Samsung tip BN44-00604F (L32S0E_DHS, sursa-invertor pentru UE32F4500AW).

AOZ1948AI by fox7878 on Scribd

luni, 18 septembrie 2017

BN44-00768A (PSLF780H06A) modificare backlight

Televizorul LED "sufera" daca este folosit multe ore, de obicei uitat peste noapte, la lumina maxima. Dupa mai multe astfel de provocari se defecteaza prin supraincalzire sistemul de iluminare din spatele ecranului cu cristale lichide, backlight. Pentru a preintampina avaria, recomand facilitatea de oprire automata temporizata, prezenta la toate marcile de televizoare moderne si, foarte important, reglarea parametrului "iluminare din spate" la maximum 75% din valoarea maxima.

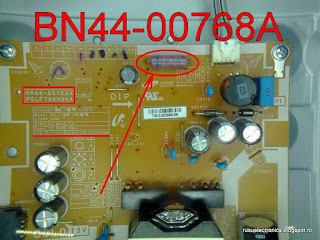

In cazul reparatiilor sistemului de iluminare, recomand, ca o masura de precautie, micsorarea curentului prin LED-uri prin modificarea etajului invertor. Mai jos voi prezenta masuratori facute pe placa BN44-00768A (PSLF780H06A) ce echipeaza televizoare Samsung model UE32H5303AWXXH si o posibila modificare.
Cu lumina din spate reglata la valoarea 20, am masurat pe cupla backlight-ului, in functie de valorea R9101 (situat in sursa tranzistorului Q9101C, D5T40P), urmatoarele valori:
- 1,5R (original) = 82,6V;
- 4,7R = 71V;
- 6,8R = 69V, cadere de tensiune pe rezistor = 0,421V, curent aproximativ 60mA.

Aveti schema? Sunt si eu interesat. Aveti sugestii? Le astep cu interes.
Am rugamintea sa lasati un scurt comentariu. Critica constructiva va fi apreciata.
Multumesc!

Click pe imagine pentru marire!
