Philips 32PHS6009/12 - cod deblocare uitat?

Codul PIN (parola) se folosește pentru blocarea sau deblocarea programelor. Dacă ați uitat codul PIN, puteți suprascrie codul actual folosind 8888 și apoi introduce un cod nou, astfel (în paranteză pătrată am încadrat butoanele de apăsat pe telecomandă):

[Meniu rapid] (tasta dreapta sus, simbol roată dințată) > Toate setările > Blocaj copii > Schimbare cod > [123] (tasta pentru activare cifre) > [8, 8, 8,8] > [1, 2, 3,4] > [1, 2, 3, 4]

Urmând pașii de mai sus, codul setat este 1234 și poate fi înlocuit cu orice număr format din 4 cifre. Pentru siguranță, evitați anii de naștere.

BN44-00852A - schema

Asociere telecomanda RF la televizoarele Sharp

Asocierea telecomenzii este necesară DACĂ telecomanda RF (comunicatii prin unde radio, diferită de cea cu infraroșu!) nu mai pornește televizorul!

Procedură:

1. Porniți televizorul folosind butonul de așteptare (stand-by) de pe televizor (nu de telecomandă).

2. După ce a pornit, apăsați butonul de așteptare de pe televizor o dată;  acest lucru face să apară „meniul de asociere”.

3. Derulați și evidențiați „Asociați telecomanda” apăsând butonul CH+/CH- TV (funcția de defilare în sus/jos în meniu).

4. Apăsați pe televizor butonul de așteptare (funcția OK in meniu) pentru a confirma selecția.

5. Pe telecomandă, apăsați și mențineți apăsate butoanele VERDE și GALBEN pentru 5 secunde; ledul de alimentare va clipi de 5 ori pentru a confirma că televizorul și telecomanda sunt împerecheate.

Activarea modului AGP la ecranele LCD

Recuperare ecran CC500PV6D PANDA

Fabricarea benzilor LED

17IPS62 (R4) - zgomotoasa in sarcina

Televizorul, JVC LT-32VAH3000 (10128573, 8611876, Vestel 17MB171) a venit cu sursa (17IPS62, R4) defecta.

Am inlocuit componentele defecte (FET-70R600P, CI-BM1Q001, 100pF/2kV, siguranta, diode punte.

In gol exista un usor țârâit in tranformator. Tensiunile pe iesiri sunt 12,3V si 41V (normal 29,1V!). In sarcina tensiunile sunt normale (12,3V si 25V), dar zgomotul se mareste si este deranjant la sonor scazut. Am sesizat si o incalzire moderata a tranzistorului comutator (FET).

Cauza zgomotului: dioda D42, FS1M (SMD, 1kV, 1A, 500ns), care este in paralel pe rezistorul (grup SMD, R59-R63) din sursa tranzistorului comutator, este in scurtcircuit si nu mai exista reactie de curent. In lipsa, poate fi inlocuita cu BA159 (1kV, 1A, 150ns).

Hoffman H225 - comuta canalele din PTT

Primul defect intalnit la aceasta statie CB! La apasarea clapei de emisie (PTT) sunt comutate canalele. La o prima vedere suspectez fire rupte la mufa microfonului sau microintrerupatoare de pe microfon defecte, doar ca in acest caz a fost intrerupa o legatura in interiorul statiei, intre placuta microfonului si placa de baza (legaturi realizate cu punti de cositor). Una era intrerupta. Desigur, ca si in alte dati, toate setarile erau "butonate", asa ca am facut toate setarile in prezenta clientului, explicand ce reprezinta fiecare in parte, rolul butoanelor si reglajul corect al acestora.

Hoffman H225

Hoffman H225 este o statie radio CB cu un raport pret / performanta decent. Pana acum n-am intalnit niciuna defecta, in schimb au fost mai multe solicitari de tipul "nu emite-nu receptioneaza". De fapt, statia emite peste 4W doar ca intr-o alta norma. Cum internetul este sarac in informatii si solicitantul ratacise de mult manualul de utilizare, am fost nevoit sa butonez pana cand am descoperit functiile suplimentare ale butoanelor existente pe panou.

Butonul [AM/FM], cu functia de schimbare a tipului de modulatie la receptie si emisie, daca este apasat lung (3s) scade frecventa de lucru cu 5kHz, in partea de sus a ecranului este afisat "- 5kHz". Iesirea din acest mod se face tot printr-o apasare lunga.

Butonul [NORMAL] apasat lung face ca pe display sa fie afisate doar normele. Din comutatorul de canale trebuie selectat "d", apoi se apasa lung [NORMAL] pentru memorare.

Si poate sunteti curiosi...

Fotografii suplimentare la cerere.

32PFS6402/12 - Ati uitat codul PIN?

Dacă aţi uitat codul PIN, puteţi suprascrie codul curent şi puteţi introduce un cod nou.

1 - Apăsaţi pe telecomanda tasta Home (casuta), selectaţi Toate setările şi apăsaţi OK.

2 - Selectaţi Blocaj copii şi apăsaţi

pe -> (dreapta) pentru a accesa meniul.

3 - Selectaţi Schimbare cod.

4 - Introduceţi codul de suprascriere 8888.

5 - Acum introduceţi un cod PIN nou pentru funcţia

Blocaj copii şi reintroduceţi-l pentru a-l confirma.

6 - Apăsaţi <- (stânga) de mai multe ori, dacă este

necesar, pentru a închide meniul.

Noul cod este setat.

Samsung UE40J5100AWXBT (02) - imagine cu remanenta

Televizor Samsung UE40J5100AWXBT (02)

Panou LCD: CY-GH040BGSV1H

T-CON: RUNTK5538TP

Defect reclamat: "nu-i imaginea buna"

Defect constatat: imagine intunecata, remanenta

Manifestare ca in urmatorul videoclip:

La o prima masuratoare constat ca exista tensiunile necesare functionarii ecranului si banuiesc o intrerupere a VGH intre driverele de jos si cele laterale, doar ca o noua masuratoare imi arata ca intreruperea este in interiorul T-CON (nu exista continuitate intre cele doua puncte marcate VGH, stanga-dreapta pe imagine).

Am unit cele doua puncte VGH si imaginea a revenit la normal.

Test imagine dupa reparatie:

OB3368AP - reducere curent

Micsorarea curentului prin LED-uri se face prin marirea rezistorului echivalent din pin-ul Iset (17) al controlerului LED OB3368AP (R313, 51k si R325, 180k).

In exemplul de mai jos, inlaturarea rezistorului R325 scade curentul cu 25%.

Televizor JVC, LT-40C550

Sursa TV3902-ZC02-01(D), zona controlerului LED

Schema

Filtre digitale si analogice - software gratuit

Proiectarea filtrelor digitale sau analogice poate fi usurata, folosind programele gratuite disponibile pe site-ul Iowa Hills Software.

Descarca de la ACEASTA ADRESA!

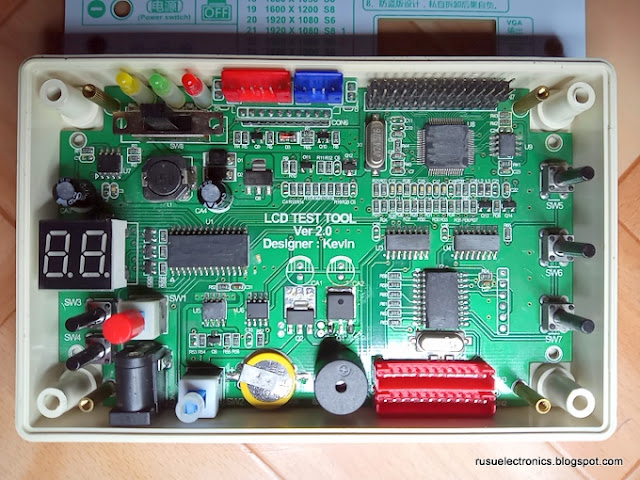

Tester ecran

Folosesc de mai multi ani un tester pentru verificarea ecranelor LCD. De curand a trebuit sa intervin la un comutator defect si pentru asta am demontat capacul. Pe langa faptul ca producatorul a polizat inscriptiile circuitelor integrate, a mai adaugat si un buton ascuns de autodistrugere. Concret, comutatorul marcat (foto 2) introduce bateria in circuit (1-3 din sectiunea de sus, pe imaginea 4), iar cealalta sectiune (de jos, 1-3) pune la masa un terminal al circuitului integrat U1. Nu stiu ce se intampla, cert este ca dupa remontare am constatat ca testerul nu mai "stie" rezolutiile, iar mirele generate acum sunt zgomotoase, fara OSD.

Pentru curiosi, am adaugat fotografiile de mai jos, iar daca trebuie neaparat sa-l demontati pentru diverse reparatii, sa tineti cont ca trebuie sa mentineti blocat intrerupatorul ascuns (folosind, de ex. o lera spion, ajuta "a treia mana"), cu aparatul alimentat din sursa externa pana cand intrerupeti circuitul marcat cu X (foto 4) si realizati puntea 2-3 ca in imagine.

Daca citeste cineva softul... sunt interesat. ;-)

Multumesc!

Foto 2

Foto 3

Foto 4

Foto 5
